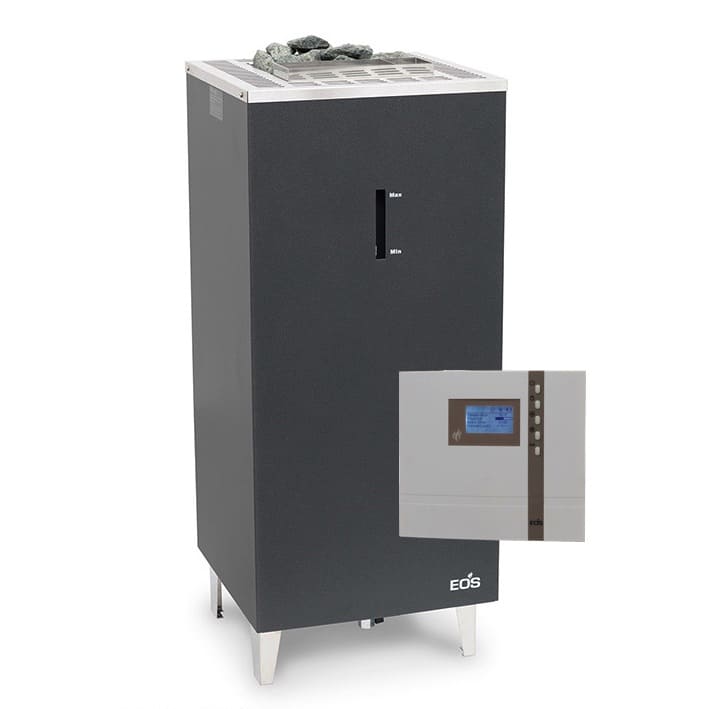

Saunaofen Set | EOS Bi-O CUBO & Econ H3

Empfohlene Ofenleistung:

7,5 kW von 7 bis 10 m³
9,0 kW von 9 bis 14 m³
10,5 kW von 11 -15 m³
12,0 kW von 14 bis 18 m³

Der Saunaofen der Premium Klasse mit integriertem Verdampfer für flexible Klimaformen. Geeignet auch für gewerbliche Nutzung.

Bi-O Cubo zeichnet sich dank der einzigartigen Konstruktion durch besonders kompakte Maße aus (nur ca. 40 x 39 cm). Der Verdampfer ist unter dem Saunaofen eingebaut. Am Dampfaustritt befindet sich eine Schale mit Sieb für z.B. Duftessenzen (Hinweis: nur zugelassene flüssige Duftstoffe!).

Der Wasserstand wird an der Frontseite angezeigt. Ca. 25 kg Steinvolumen sorgen für hohe Temperaturstabilität und kräftige Aufgüsse. Der Steinkorb befindet sich oberhalb der Heizstäbe, was die Luftkonvektion verbessert und für erleichterte Wartung sorgt (Wechsel der Heizstäbe ohne Steinentnahme).

Mit seinem geradlinigen, kubistischen Design mit hochwertiger Anthrazit Perleffekt Pulverbeschichtung passt der Bi-O Cubo perfekt zum modernen Saunadesign. Dank der flachen Rückseite mit versenktem Anschlusskasten kann er auch vor Glasflächen aufgestellt werden.

Lieferumfang:

1. Teil: Saunaofen Bi-O Cubo 12kW, EOS Werke
2. Teil: Digitale Saunasteuerung ECON H3, EOS Werke
3. Teil: Digitaler Temperaturfühler inkl. Temperaturbegrenzer
4. Teil: 1,7 m Fühlerkabel in Rot/Weiß (Temperaturfühler)
5. Teil: 2,0 m Silikonkabel (Ofen-Steuerung)
6. Teil: 2.0 m Silikonkabel (Steuerung-Verdampfer)
7. Teil: 25 kg Olivin-Diabas-Saunasteine

Bei 10,5 kW & 12 kW zusätzlich :

8. Teil: Leistungsschaltgerät 'EMOTEC L 09'
9. Teil: 2,0 m Silikonkabel (LSG 09 - Ofen)

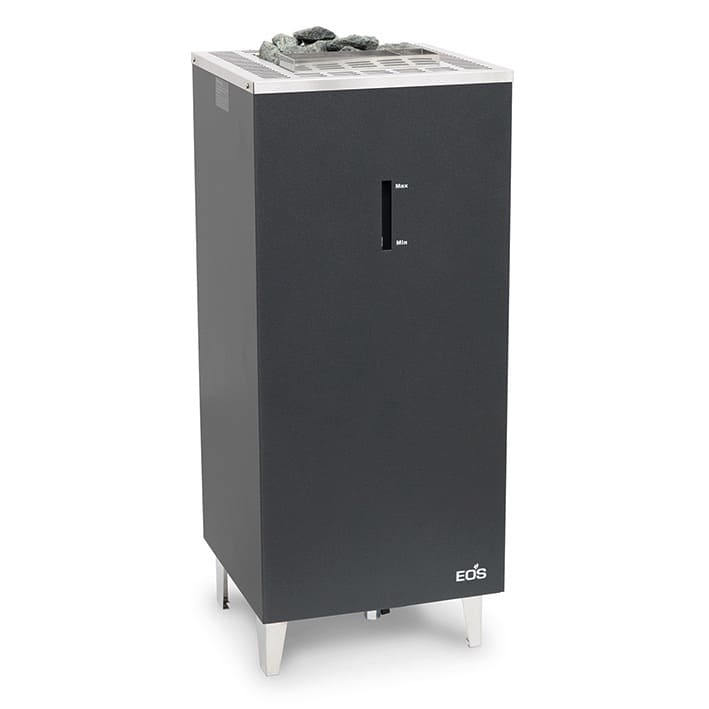

Saunaofen Bi-O Cubo

• Robuste, sehr stabile und servicefreundliche Konstruktion.
• Integrierter Verdampfer für fexible Klimaformen.
• Optimales Verhältnis zwischen Steinvolumen und Luftkonvektion für schnelle Aufheizzeiten und kräftige Aufgüsse.
• Für private und gewerbliche Nutzung.
• Flache Rückwand, Anschlusskasten im Ofen eingebaut.
• Kompakte Maße mit nur 39,5 cm Bautiefe.
• Wechsel der Heizstäbe ohne Entnahme der Steine.
• Servicefreundlich durch Baukastensyste
• Standofen

Technische Beschreibung des Saunaofens:

• Außenmantel: Edelstahl, mit hochwertiger, kratzfester
• Pulverbeschichtung in Anthrazit Perleffekt
• Abdeckung: Edelstahl, gebürstet
• Rückwand: Edelstahl, blank poliert
• Steinkorb: Edelstahl, ohne Kontakt mit Heizstäben
• Elektro-Anschlusskasten: Edelstahl, eingebaut in der Rückwand
• Leistungen: 12,0 kW
• Anschluss: 400 V 3N AC 50 Hz
• Steinfüllung: 25 kg
• Verdampfer: 2 kW, ca. 7 l Füllmenge, Edelstahl, mit Abschaltung bei Wassermangel
• Abmessungen (HxBxT): 95 x 40 x 39,5 cm
• Montage: Standausführung

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE

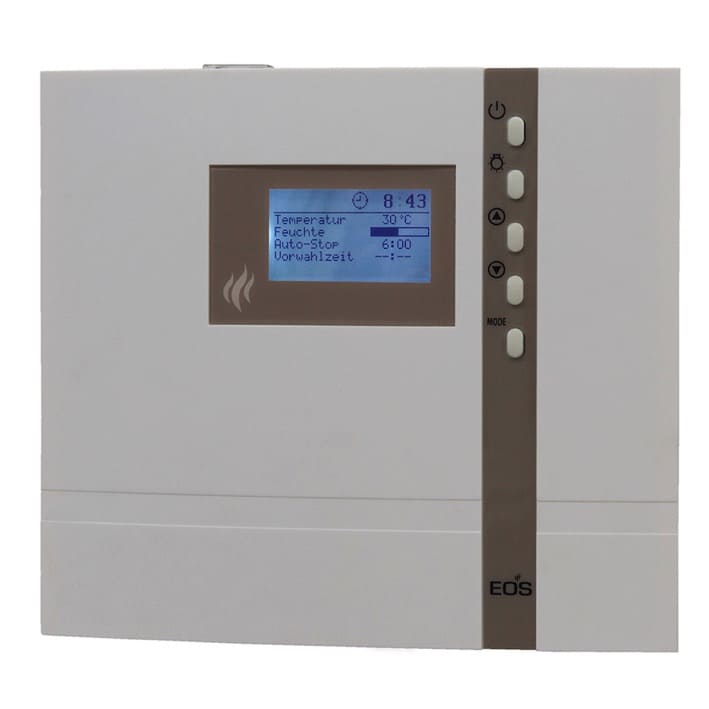

Technische Details:

• Digitale Anzeige der Uhrzeit, Vorwahlzeit und vorwählbarer Temperatur.
• Heizzeitbegrenzung: 6 h, 12 h bzw. keine
• Schaltleistung 9 kW, in Verbindung mit Leistungsschaltgerät bis 36 kW
• Verdampfer-Leistung: 3 kW
• Temperaturregelung von 30°C bis 70°C mit Dampf
• sowie 70°C - 110°C für die klassische trokene Sauna.
• 24 h-Echtzeit und Vorwahluhr
• Menüfuhrung 12 Sprachen
• Anschluss optional Bankfühler
• Anschluss optional Feuchtefühler
• Temperaturvorwahl
• Feuchtetaktvorwahl
• Wassermangelkennung
• Nachheizfunktion
• Störungsmeldung
• Licht Ein- und Ausschalter
• Sicherheitstemperaturbegrenzer 139°C
• inkl. Silikonkabel für Temperaturfühler ca. 1,7 m
• inkl. KTY- Temperaturfühler
• Maße: HBT = 240 x 310 x 80 mm.
• Anschluss: 400 V 3N AC 50 Hz

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE

Leistungsschaltgerät 'EMOTEC LSG 09 R'

Schaltleistung 9 kW, in Verbindung mit einem Steuergerät beträgt die maximale Schaltleistung 18 kW.

In Verbindung mit Steuergeräten der Reihe EMOTEC & ECON.

Technische Details:

• Leistungsschaltgerät mit Steuergerät: 18 kW
• Gehäuse: aus Kunststoff, cremeweiß
• HBT: 240x230x70mm
• Anschluss: 400 V 3 N AC 50 Hz
• Schutzklasse: IPx4

Achtung:

Es dürfen nur zweikreisig verdrahtete Saunaöfen (max. 2x9kW) angeschlossen werden.

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE

Silikon-Anschlusskabel, Silikonkabel, Ø 5 x 4 mm²

Zur Verbindung zwischen Saunasteuergerät
und Saunaöfen von 12 bis 15 kW.

Anschluss: 400 V 3N AC
Absicherung: 3 x 16 A
Temperaturbereich: -50 bis +180°C

Silikon-Anschlusskabel, Silikonkabel, Ø 5 x 1,5 mm²

Anschlusskabel für den Verdampfer.

Zur Verbindung zwischen Saunasteuergerät und Verdampfer

Anschluss: 400 V 3N AC
Absicherung: 3 x 16 A
Temperaturbereich: -50 bis +180°C

Saunasteine

Aufgusssteine: spezielle Original Olivin-Diabas-Sauna-Natursteine.

Gewicht: ca. 25 kg-Einheit
