Sauna Bausatz 13 Teile | Sauna Kombiofen Bi-O-Cubo & Saunasteuergerät  Econ H3

Empfohlene Ofenleistung:

7,5 kW von 7 bis 10 m³
9,0 kW von 9 bis 14 m³
10,5 kW von 11 -15 m³
12,0 kW von 14 bis 18 m³

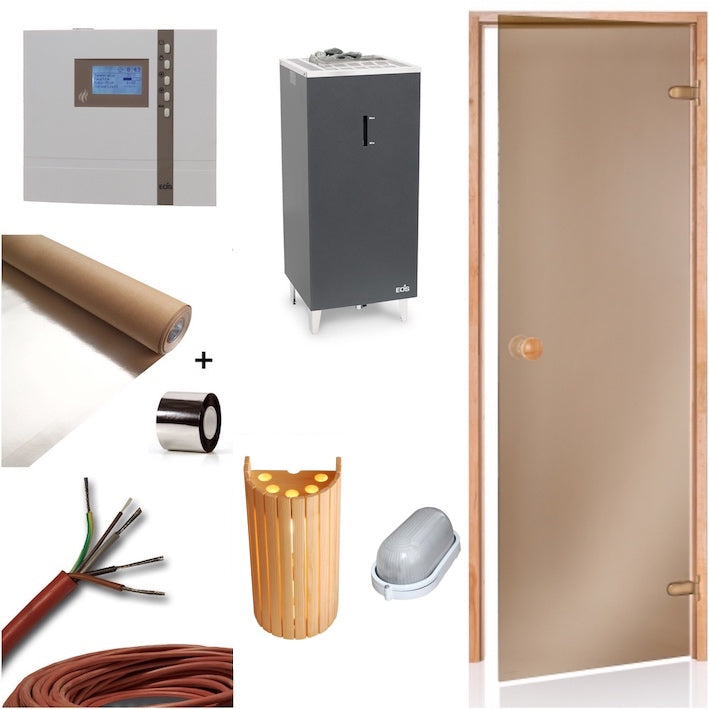

Lieferumfang:

1. Teil: Sauna Kombiofen Bi-O Cubo, EOS Werke
2. Teil: Digitale Saunasteuerung ECON H3, EOS Werke
3. Teil: Digitaler Temperaturfühler inkl. Temperaturbegrenzer
4. Teil: 2,0m Fühlerkabel in Rot Weiß (Temperaturfühler)
5. Teil: 2,0m Silikonkabel (Ofen-Steuerung)
6. Teil: 2,0m Silikonkabel (Ofen Verdampfer-Steuerung)
7. Teil: 4,0m Silikon-Anschlusskabel,(Steuergerät und Leuchte)
8. Teil: Saunatür Bronzeglas 69 x 189,4 cm
9. Teil: 25 kg Olivin - Diabas - Saunasteine
10. Teil: Aluminiumfolie mit Pappe 30m² für Saunabau
11. Teil: Aluklebeband 50mm x 50m für Saunabau
12. Teil: Holzblendschirm aus Nadelholz
13. Teil: Feuchtraumleuchte, oval


Bei 10,5 kW & 12 kW zusätzlich :

14. Teil: Leistungsschaltgerät LSG CA
15. Teil: 2,0 m Silikonkabel (Ofen - LSG)

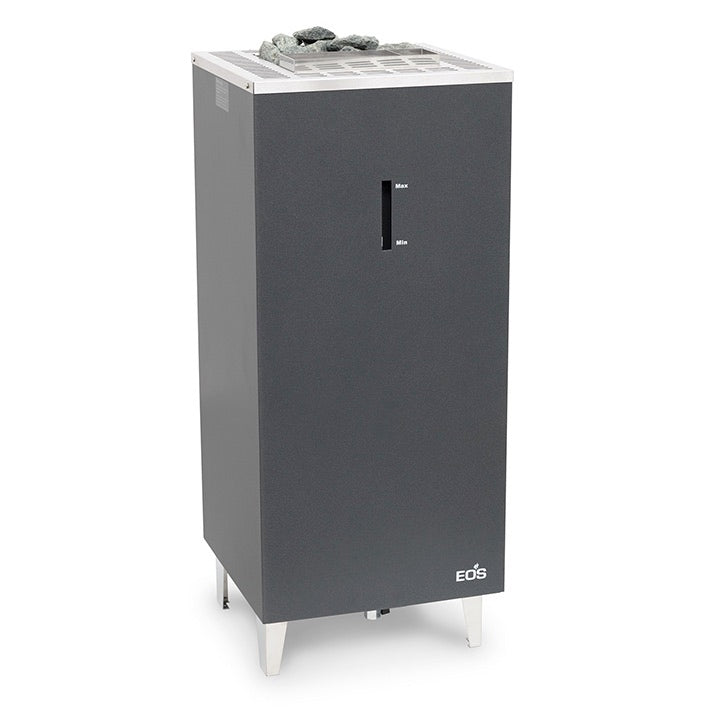

EOS Bi-O Cubo | Kombi Saunaofen

Saunaofen der Premium Klasse mit integriertem Verdampfer für flexible Klimaformen.

Moderner Standofen im geradlinigen, zeitlosen Design

• für private und gewerbliche Nutzung geeignet
  einzigartigen Konstruktion &  kompakten Maße - nur 40 x 39,5 cm
• Verdampfer unter dem Saunaofen
• Fassvermögen von ca. 9 l.
• Kräuterschale für Kräuter und Essenzen ausgestattet (Hinweis: nur zugelassene flüssige Duftstoffe!).
• Manuelle Befüllung.
• integriertem Trockengehschutz
• akustische Wassermangelmeldung.
• Wasserstand wird an Frontseite angezeigt

Mit seinem geradlinigen, kubistischen Design mit hochwertiger Anthrazit Perleffekt Pulverbeschichtung passt der EOS Bi-O Cubo perfekt zum jedem modernen Saunadesign. Die Abdeckung ist aus gebürstetem Edelstahl. Doppelwandige Konstruktion mit Innenmantel aus Edelstahl.

Dank der flachen Rückseite mit versenktem Anschlusskasten ist der EOS Bi-O Cubo aüßerst platzsparend und kann auch vor Glasflächen montiert werden.

Ca. 25 kg Steinvolumen sorgen für hohe Temperaturstabilität und kräftige Aufgüsse. Der Steinkorb befindet sich oberhalb der Heizstäbe, was die Luftkonvektion verbessert und für erleichterte Wartung sorgt - Wechsel der Heizstäbe ohne Steinentnahme.

Technische Beschreibung des Saunaofens:

• Saunaofen-Leistung: in 12kW
• Standausführung
• Abdeckung: Edelstahl, gebürstet
• Rückwand: Edelstahl, blank poliert, flach mit versenktem Anschlusskasten
• Steinkorb: Edelstahl, ohne Kontakt mit Heizstäben
• Saunaofen-Innenmantel: Edelstahl
• Außenmantel: Stahlblech, mit hochwertiger, kratzfester Pulverbeschichtung in Anthrazit Perleffekt
• Bodenblech als Tropfwannenkonstruktion
• Anschlusskasten rückseitig aus Edelstahl
• inkl. 25 kg Saunasteine
• Eingebuater Verdampfer, ca. 7 l.
• Kräuterschale für Kräuter und Essenzen.
• Manuelle Befüllung.
• Integrierter Trockenschutz und akustische Wassermangelmeldung.
• Wasserstandanzeige.
• Saunaofen Anschluss: 400 V 3N AC 50 Hz
• Außenmaße: HBT = 95 x 40 x 39,5 cm

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE

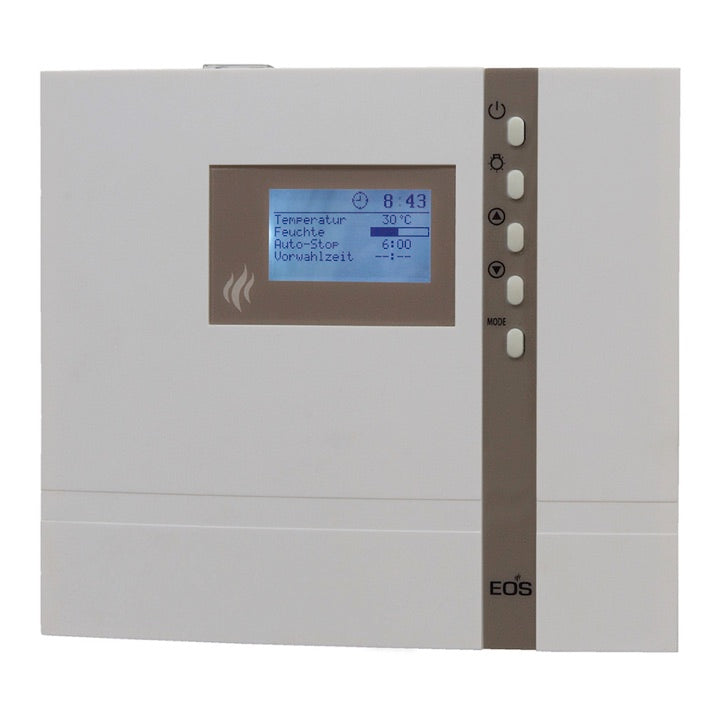

Technische Details:

• Digitale Anzeige der Uhrzeit, Vorwahlzeit und vorwählbarer Temperatur.
• Heizzeitbegrenzung: 6 h, 12 h bzw. keine.
• Schaltleistung 9 kW, in Verbindung mit Leistungsschaltgerät bis 36 kW.
• Verdampfer-Leistung: 3 kW.
• Temperaturregelung von 30°C bis 70°C mit Dampf
• sowie 70°C - 110°C für die klassische trokene Sauna.
• 24 h-Echtzeit und Vorwahluhr.
• Menüführung 12 Sprachen
• Anschluss optional Bankfühler
• Anschluss optional Feuchtefühler
• Temperaturvorwahl
• Feuchtetaktvorwahl
• Wassermangelkennung
• Nachheizfunktion
• Störungsmeldung
• Licht Ein- und Ausschalter
• Sicherheitstemperaturbegrenzer 139°C
• inkl. Silikonkabel für Temperaturfühler ca. 1,7 m
• inkl. KTY- Temperaturfühler
• Maße: 240 x 310 x 80 mm.
• Anschluss: 400 V 3N AC 50 Hz.

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE


Silikon-Anschlusskabel, Silikonkabel, Ø 5 x 2,5 mm²

Anschlusskabel für alle elektrischen Saunaöfen von 4,5 bis 9 kW.
Zur Verbindung zwischen Saunasteuergerät und Saunaöfen.

Anschluss: 400 V 3N AC
Absicherung: 3 x 16 A
Temperaturbereich: -50 bis +180°C

Silikon-Anschlusskabel, Silikonkabel, Ø 5 x 1,5 mm²

Anschlusskabel für Verdampfer zur Verbindung
zwischen Saunasteuergerät und Verdampfer.

Anschluss: 400 V 3N AC
Absicherung: 3 x 16 A
Temperaturbereich: -50 bis +180°C

Silikon-Anschlusskabel, Silikonkabel, Ø 3 x 1,5 mm²

Anschlusskabel für Saunaöfen und Feuchtraum-Beleuchtung.
Zur Verbindung zwischen Saunasteuergerät und Saunaöfen
bis 3 kW. Zur Verbindung zwischen Saunasteuergerät und Saunaleuchte.

Anschluss: 230 V AC
Absicherung: 3 x 16 A
Temperaturbereich: -50 bis +180°C

Saunasteine

Aufgusssteine: spezielle Original Olivin-Diabas-Sauna-Natursteine

Gewicht: ca. 25 kg-Einheit

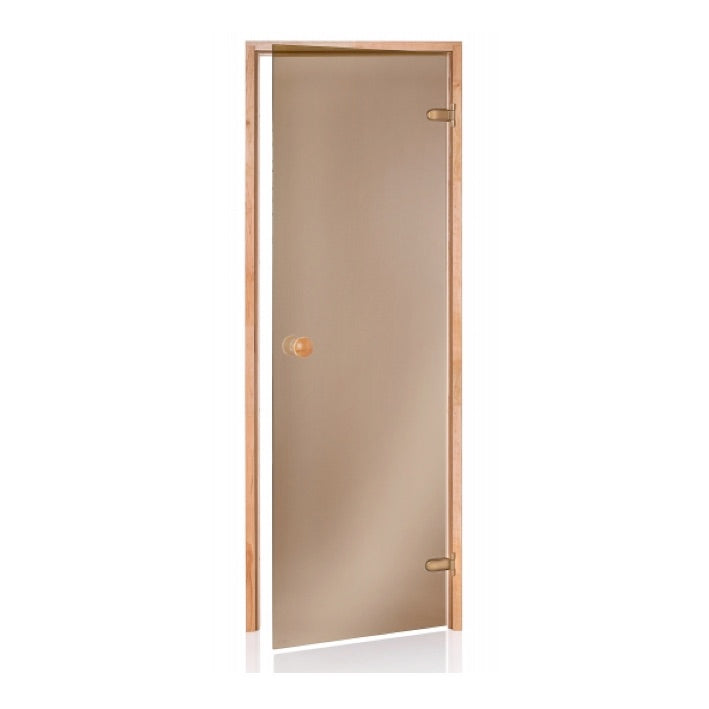

Saunatür, Glastür in Bronzeglas

Hochwertige Materialien und eine solide Qualität

• Einbaumaß: 69 x 189,4 cm (mit und ohne Schwelle)
• Rechts-oder Linksanschlag

Saunatür Beschreibung:

• Türrahmen: 4 Seitig aus astfreiem Espenholz
• Abdichtung: Silikonabdichtung, haltbarkeit bis 180°C
• Glasblatt: 8 mm poliertes, gehärtetes Sicherheitsglas
• Glasart: Einscheibensicherheitsglas in Bronzeglas

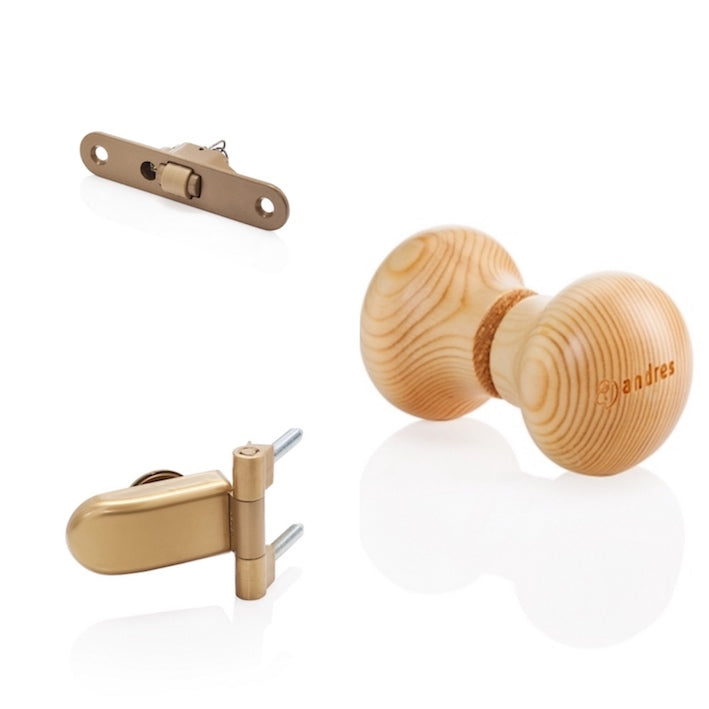

• Scharniere: aus Stahl rostfrei und regulierbar.
• inkl. Dekorabdeckungen, Schraubenabdeckungen:
• 8 Stück, Erlenholz
• Zuhaltung: rostfreier, einstellbarer Rollverschluss
• Türgriff: 2 runde Türknaufe aus Holz
• Türöffnung: rechts oder links öffnend
• Gesicherte Verpackung



Abmessungen:

• Außenmaß: BxH = 690 x 1894 mm
• Rahmenmaß: BxT = 42 x 92 mm
• Glasmaß: BxH = 620 x 1835 mm
• Glasblattstärke: 8 mm
• Gewicht: ca. 40 kg

Saunaganzglastüren liegen im Trend und sorgen für mehr Helligkeit und Raumgefühl. Mit der passenden Saunatür wird Ihre Saunakabine zu einem optischen Hingucker und lädt so zumVerweilen und Entspannen ein.

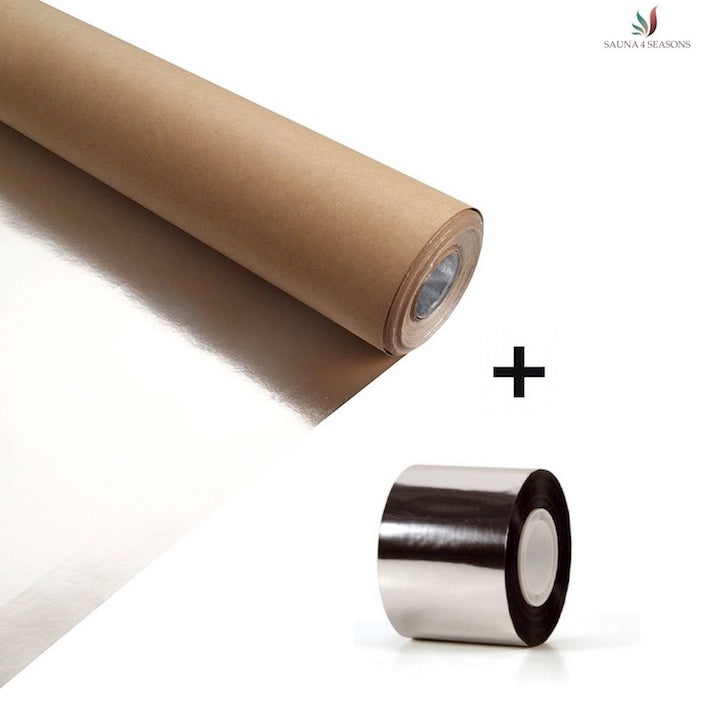

Aluminiumfolie-beschichtet mit Pappe für den Saunabau

Sauna-Aluminiumfolie- beschichtetes Isolierpapier mit
Wärme wiedergebender Oberfläche.
Wird benötigt zum Selbstbau einer Sauna-Anlage.

Die Folie besteht aus zwei Schichten.
Die erste Schicht bestehtaus 100% reinem Aluminium und die zweite Schicht aus spezieller wasserdichten Pappe, denn Alufolie alleine würde während der Saunabauarbeit einfach reißen.

In dieser Kombination wird nicht nur der Saunabau erleichter, auch die Benutzung danach ist sicher und angenehm .

• Rollenbreite: 125 cm
• Rollenlänge: 24 m
• Kraftliner Papier 70 g/m²
• LDPE- Laminierfolie 15 g/m²
• Aluminiumfolie 19 g/m² (7 µm)-0,007mm.
• Gesamtmenge: 30 m²

MADE IN FINLAND

Diese Folie wird in Finnland speziell für den Saunabau hergestellt.
Wichtig ! Reine Alufolie ist leicht zu zerreißen und bietet nicht genug stabilität.

Aluklebeband für den Saunabau
Alubedampftes Spezialklebeband.

Eine Rolle Abdichtungsklebeband für den Saunabau, um die Übergangsstellen abzudichten.

Aluklebeband-Breite: 50 mm
Aluklebeband-Länge: 50 m

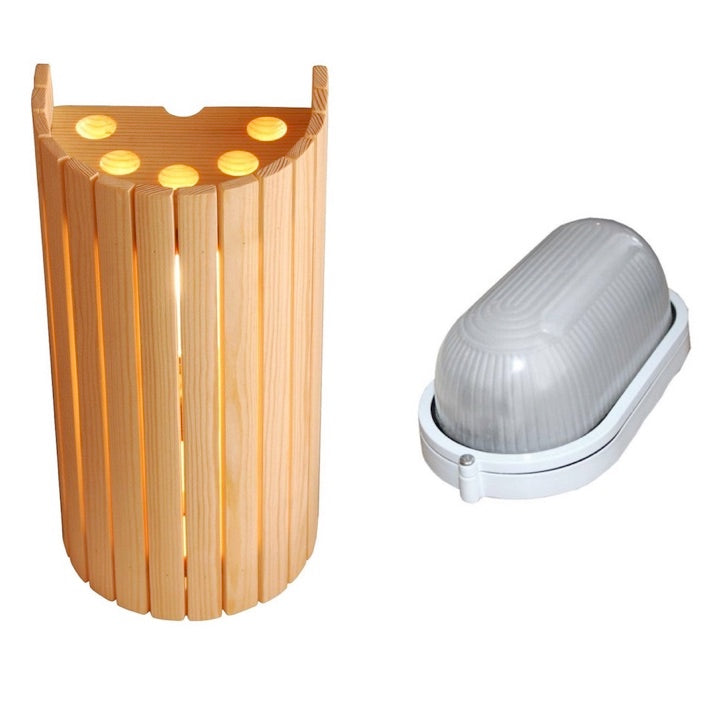

Feuchtraumleuchte, oval

• Wand- Deckenleuchte (ohne Leuchtmittel)
• Spritzwassergeschütz, mit Glasschirm und Porzellanfassung.
• Temperaturbeständigkeit bis max. 150°C.
• Silikonring zum Schutz gegen Staub und Wasserspritzer.
• Sockel: Aluminium-Druckguss weiß.
• Glasschirm: Pressglas, matt.
• Lampenfassung: E27.
• max. Leistung bei Saunabetrieb: 60 Watt
• Technische Prüfnormen: IP54
• Anschluss: 230 V AC, 50Hz
• Größe: 213 x 108 x 90 mm
• Verpackung: 1 Stk./Karton

Holzblendschirm aus massiven Nadelholz
Runder Blendschirm zur Abdeckung der Saunaleuchten.

Größe: HxBxT 280 x 145 x 115 mm
Verpackung: 1 Stk./Karton

EMOTEC LSG 09 R, EOS Leistungsschaltgerät

In Verbindung mit Steuergeräten der Reihe ECON (9kW), beträgt die maximale Schaltleistung 18 kW.

Technische Details:

• Leistungsschaltgerät mit Steuergerät: bis 18 kW
• Gehäuse: aus Kunststoff, cremeweiß.
• HxBxT: 240x230x70mm
• Anschluss: 400 V 3 N AC 50 Hz
• Schutzklasse: IPx4

Achtung:

Es dürfen nur zweikreisig verdrahtete Saunaöfen (max. 2 x 9kW) angeschlossen werden.

* Saunatechnik made in Germany, EOS Werke
* Geprüfte Sicherheit: VDE
